бЕСПИЛОТНЫЙ АВИАЦИОННЫЙ КОМПЛЕКС МУЛЬТИРОТОРНОГО ТИПА

летающий КРАН

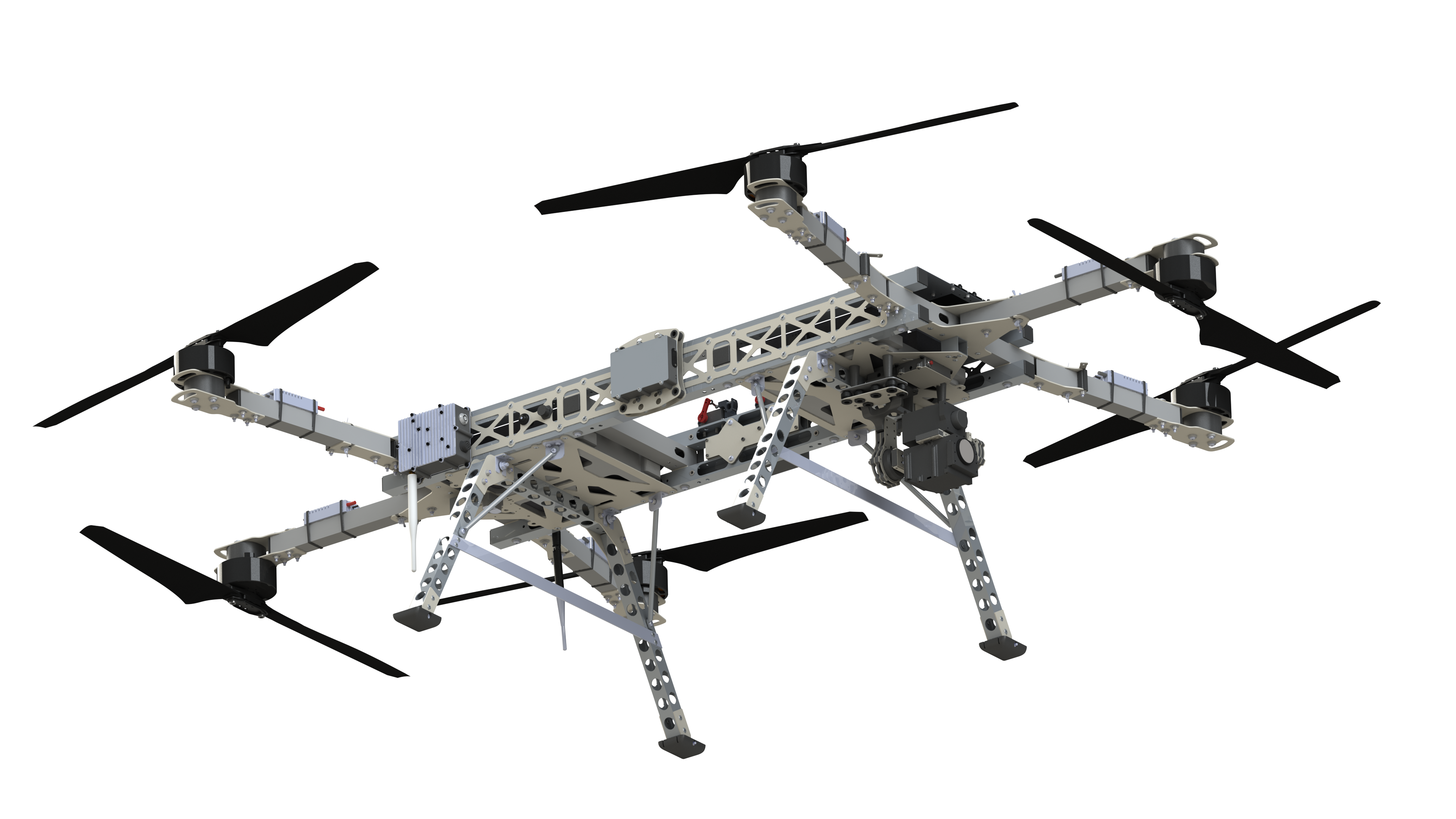

Беспилотный летательный аппарат (БПЛА) «летающий КРАН»

Универсальная платформа мультироторного типа, реализованная на базе автопилота «Барсук», с возможностью быстрой адаптации практически под любые специализированные задачи.
Взлет, посадка и механизм сброса груза осуществляются в полностью автоматическом режиме.
«ЛЕТАЮЩИЙ КРАН» предназначен для полетов с грузом на борту массой до 10 кг и рассчитан на грубую эксплуатацию и применение в неблагоприятных метеоусловиях:

- скорость ветра до 15 м/с
- моросящие осадки
- температура от -20°С до + 40°С

В конструкции БПЛА использованы простые материалы (алюминиевые профили, доступные в любых хозяйственных и строительных торговых точках), что обеспечивает высокий уровень ремонтопригодности, по сравнению с другими аппаратами, выполненных из карбона и других композитных материалов (при этом весовые характеристики отличаются всего на 7%). Модификацию рамы возможно проводить без специального оборудования.

транспортная инфраструктура

Транспортировка грузов массой до 10 кг.

лесное хозяйство

Мониторинг лесной местности и возможных очагов возникновения пожаров.

сельское хозяйство И агропромышленность

Точное земледелие, мониторинг, контроль и инвентаризация посевных полей больших площадей.

охрана объектов

Патрулирование районов, улиц и других гражданских объектов.
Решение задач перехвата дронов.

Картография

Построение карт местности и глубины. Аэрофотосъемка и построение NDVI карт.

Спасательные операции

Осуществление спасательных  и разведывательных операций.
Ретрансляция радиосигналов в труднодоступных местах.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ


Транспортировка грузов в заданную точку

До 10 кг

Возврат в точку старта в случае потери связи с НСУ

Корректировка точек маршрута во время полета

Несколько режимов управления ЛА

• Полуавтоматический
• Автоматический
• Полет по точкам

Использование любого оборудования в качестве полезной нагрузки

Корректировка точек маршрута во время полета

Опционально

Система точной посадки

Точность посадки БПЛА до 20 см

Специальный режим управления

Управление с помощью многофункционального органа управления

Аккуратная доставка груза

С применением специального механизма крепления и сброса груза

Тепловизионная съемка

С использованием в качестве целевой нагрузки тепловизора


Состав комплекса

В состав комплекса входит полный комплект оборудования, необходимый для эксплуатации

Беспилотный летательный аппарат «ЛЕТАЮЩИЙ КРАН»

Сменная целевая нагрузка (камера full hd)

РАДИОЛИНИЯ «БАРСУК»

Эксплуатационная документация

Опционально

посадочный ангар

Наземная станция управления

Многофункциональный орган управления

Тепловизор

характеристики


Летно-технические характеристики БВС

Габаритные размеры с разложенными пропеллерами (ШхДхВ), мм

1654х1660х417

Габаритные размеры со сложенными пропеллерами (ШхДхВ), мм

1005х1010х417

Тип двигателя

Электро

Дальность полета, км

22,5

Максимальная взлетная масса, кг

29

Диапазон скоростей полета, км/ч

0 - 45

Максимальная высота полета над уровнем моря, м

1200

Продолжительность полета с целевой нагрузкой

1 кг – 60 мин ( 44000 mAh 12S2P 10 кг АкБ)

2 кг – 50 мин ( 44000 mAh 12S2P 10 кг АкБ)

10 кг – 12 мин ( 22000 mAh 12S1P 5 кг АкБ)

10 кг – 23 мин ( 44000 mAh 12S2P 10 кг АкБ)

Дальность передачи телеметрии, км

30

Дальность передачи видео, км

5 ( 30 опционально)

Диапазон рабочих температур, °С

-20…+40

Взлет/посадка

Вертикально

Характеристики целевой нагрузки

Предельные габаритные размеры (ШхДхВ), мм

980х240х320

Базовая целевая нагрузка

18х Zoom Камера

1080p 4mp

Дополнительное оборудование (опционально)

Механизм сброса груза

Тепловизор

Сетка для перехвата дронов

Бортовой вычислитель ( Jetson TX-1, ODROID XU4)

USB Camera

Дополнительные камеры

Максимальная (критическая) масса целевой нагрузки, кг

15
